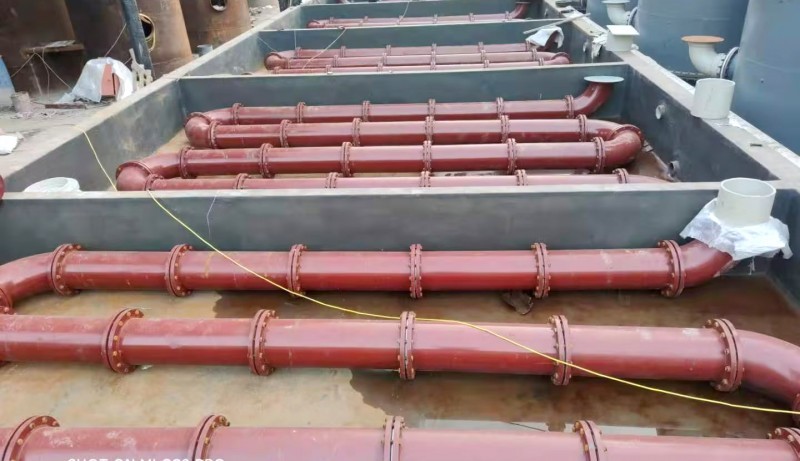

鋼襯玻璃管道是一種復合材料管道，它結合了金屬的高強度和剛度以及玻璃的耐腐蝕性。
　　1.表面處理
　　首先，需要對鋼襯玻璃管道進行表面處理，清除表面的污染物和銹蝕。然后，通過650～800℃的退火處理來消除殘余應力和金屬表面的碳素及雜質。接下來，進行噴砂處理，以除去鋼襯玻璃管道管內的銹層。然后，噴涂底釉，一般厚度為0.8～1mm，然后進行烘干焙燒，溫度控制在880～900℃。
　　2.玻璃層的制備
　　玻璃層的制備有三種方法：吹制法、膨脹法和噴涂法。其中，吹制法是將涂上底釉的制件搪燒后出爐，用人工吹制或壓縮空氣的方法襯上玻璃。膨脹法則是用電阻爐或中頻加熱設備加熱，冷卻后將鋼襯玻璃管道放入管內，再用上述設備加熱，將玻璃襯上。噴涂法的特點是可以內襯也可以外貼，解決了外防腐問題，適用于直管、塔節(jié)、小型反應釜、冷卻器等產品的生產。
　　3.環(huán)境條件
　　在制備過程中，需要根據(jù)當時的工作環(huán)境和溫度條件來配制內襯樹脂。質檢部門會根據(jù)這些條件作出樹脂配方體系，并合理掌握配料量。此外，在纏繞前需要再次確認嗯嗯內襯無氣泡、氣孔、雜質，表面平整，樹脂含量合理，無白斑和局部固化不良等現(xiàn)象。
　　4.模具準備和設備調試
　　在制作前，需要對設備進行調試，確保設備運行穩(wěn)定和鋼襯玻璃管道精度。同時，清理模具，要求模具表面無坑凹、粉塵、雜物及其他附著物，模子要作到表面平滑。另外，在模具表面應包覆一層聚酯薄膜，以方便管道脫模。
　　5.內襯層制作
　　內襯層制作是制作過程中的重要環(huán)節(jié)。使用加入一定比例催化劑和促進劑的樹脂，并由微機控制配比將樹脂均勻噴涂在模子表面。然后，依次由里到外分別使用無堿玻璃纖維等增強材料，并用網(wǎng)狀物進行氣泡趕除，使其鋼襯玻璃管道整體密實。進行內襯固化。
　　6.遠紅外深度固化
　　為了提高內襯層的固化度，改善管道的抗腐耐溫性能，所有的鋼襯玻璃管道都須進行遠紅外深度固化處理。
　　7.纏繞層制作
　　將設計好的工藝參數(shù)輸入微機，由微機控制用浸透樹脂的無堿玻璃纖維紗進行纏繞到一定厚度。隨即進行環(huán)向夾砂操作，并由帶上較大張力的裹砂材料和環(huán)向無堿纖維紗進行密實纏繞，直至設計的夾砂層厚度。同上述內纏繞過程按規(guī)定鋼襯玻璃管道厚度制作外纏繞層。
　　8.檢驗與包裝
　　在制作過程中，需要進行多輪的質量檢驗，包括初步自檢、過程質量檢驗和外觀及主要尺寸檢驗。合格的鋼襯玻璃管道會進行1.5倍工作壓力的水壓試驗，并通過其他標準要求的檢測項目。然后，對合格的鋼襯玻璃管道進行包裝入庫。
      以上就是鋼襯玻璃管道的制作方法，希望對您有幫助。
